Bailey terassilla paneel

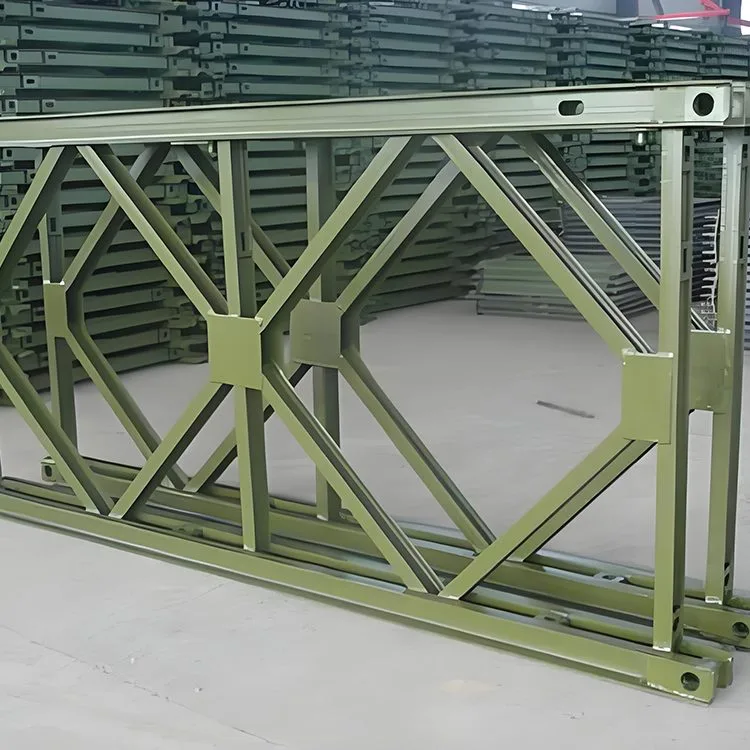

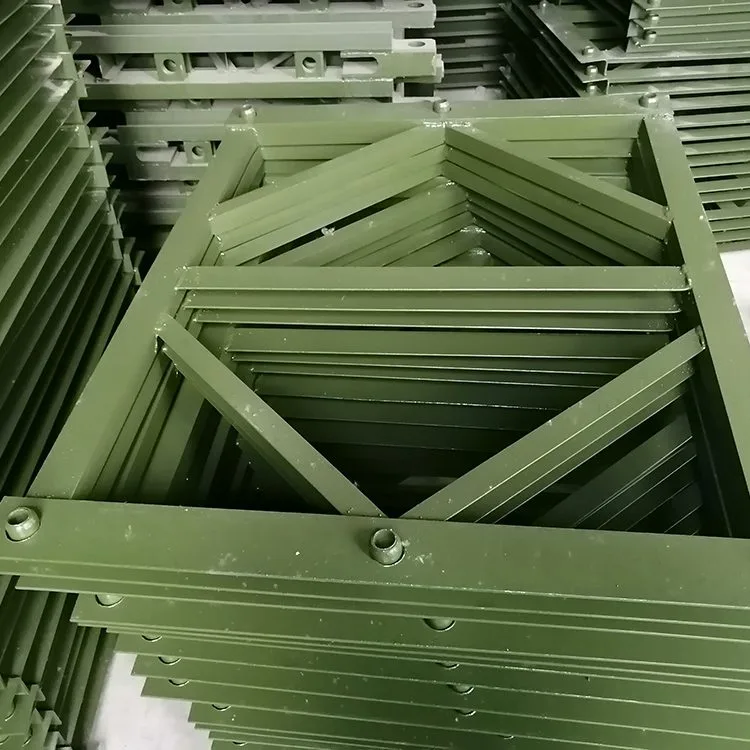

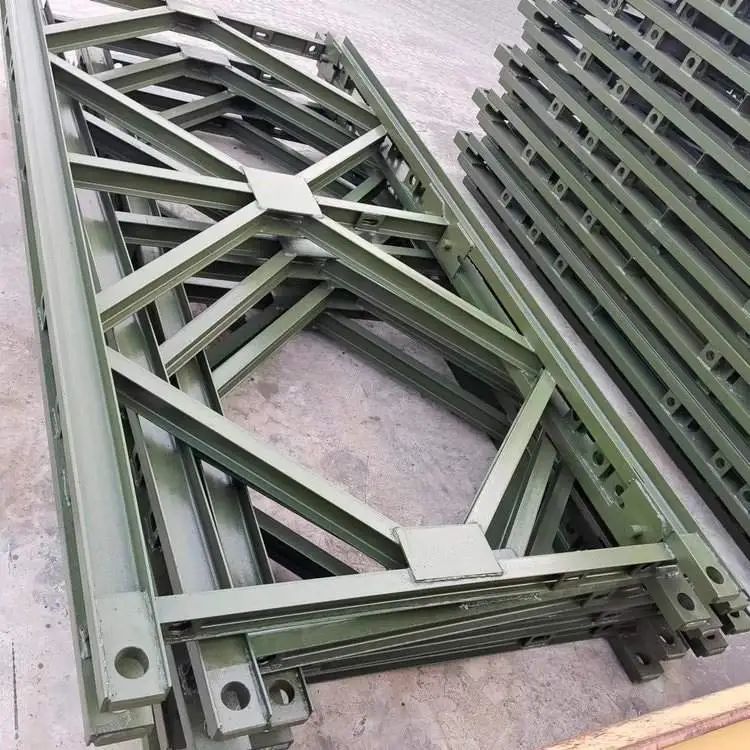

Bailey terassilla paneel keevitatakse tavaliselt ülemiste ja alumiste nööride, vertikaalsete komponentide ja diagonaalkomponentide abil. Ülemise ja alumise akordi ülaosas on isas- ja naisühendused, mis on tavaliselt varustatud tihvtide avadega klambrite ühendamiseks. Iga akord koosneb kahest nr 10 kanaliga terasest, mis on omavahel ühendatud. Alumisel nööril on tavaliselt mitu terasplaati, millele on keevitatud ümarad augud. Poldiaugud asuvad ülemise ja alumise kõõlu sees ning neid kasutatakse tugevduspaelte ja kahekihilise sõrestiku ühendamiseks. Ülemise kõõlu sees on neli poldi auku, mida kasutatakse tugiraami ühendamiseks. Kahte keskel asuvat auku kasutatakse kahe või enama fermirea ühendamiseks sama ristlõike piires ja mõlemas otsas olevaid kahte auku kasutatakse ristlõigete ühendamiseks. Kui talade või sammastena kasutatakse mitut rida Bailey silla sektsioone, kasutatakse ülemise ja alumise sektsiooni vaheliste ühenduste tugevdamiseks tugiraame. Ehitusprotsessi käigus tuleks iganädalaselt kontrollida Bailey silla iga sektsiooni poltide pingulolekut, komponentide korrosiooniseisundit ja tihvtide tihedust ning vajadusel korrigeerida.

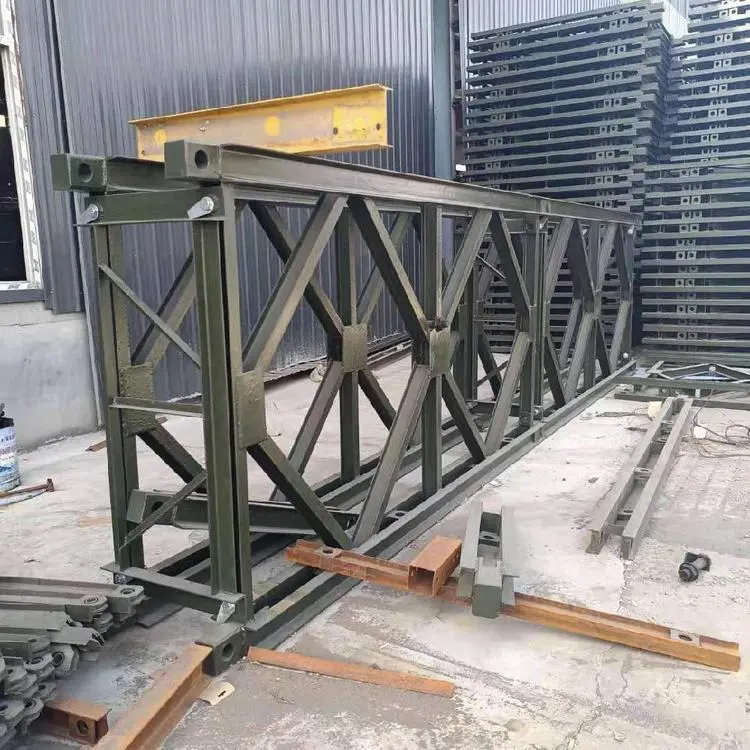

Pärast Bailey terassilla paneelide laiendamist ja ühendamist saab neid asetada horisontaalselt või vertikaalselt talade või sammastena. Erinevate montaažimeetodite järgi on neid kahte tüüpi: raamisambad ja tornisambad. Kui kolm või neli sõrestikuplaati asetatakse paralleelselt ja ühendatakse läbi tugiraamide, on moodustatud sammas raami sammas. Kui asetada neli sõrestikpaneeli üksteise suhtes 90 kraadise nurga all ja ühendada nurgatugede ja tugiraamide kaudu, on tulemuseks sammas tornsammas.

Rakenduse stsenaariumid

Bailey terassilla paneeli saab kasutada maanteesildade, pukk-kraanasõlmede, juhttalade, silla püstitamise masinate, rippplatvormide jms jaoks. Bailey sõrestiku kombineeritud pukk-kraana on monteeritud pukkraami kokkupandavate maanteede terassilla komponentidega. Selle ulatus ja samba kõrgus on reguleeritavad, et kohaneda erinevate töökohtadega. Seda kasutatakse laialdaselt ehitusprojektides, nagu maanteed, raudteed, munitsipaaltööd, hooned ja veemajandus, samuti kokkupandavate komponentide tõstmisel ja teisaldamisel sillaehituse laoplatsidel ning suurte talade transportimisel sillapostide kõrval.
